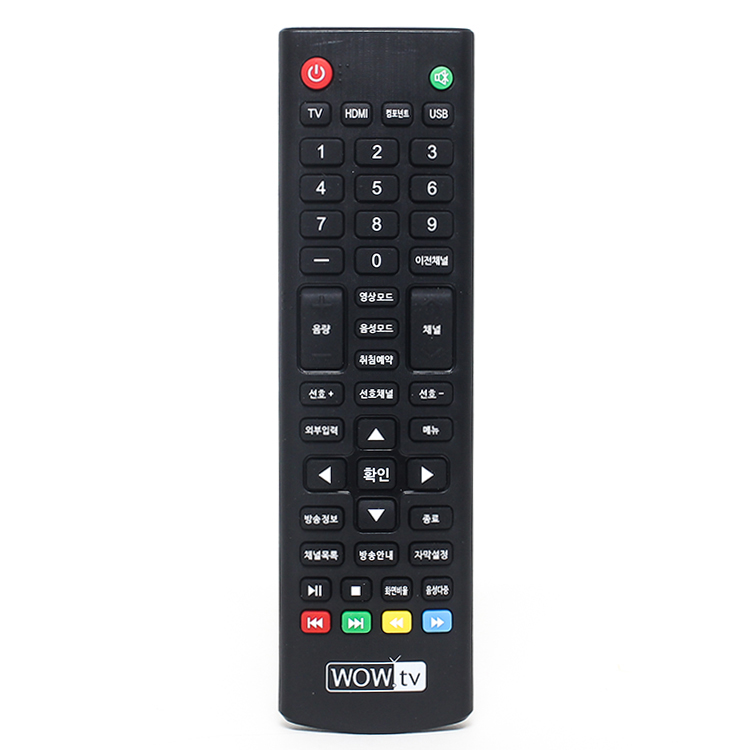

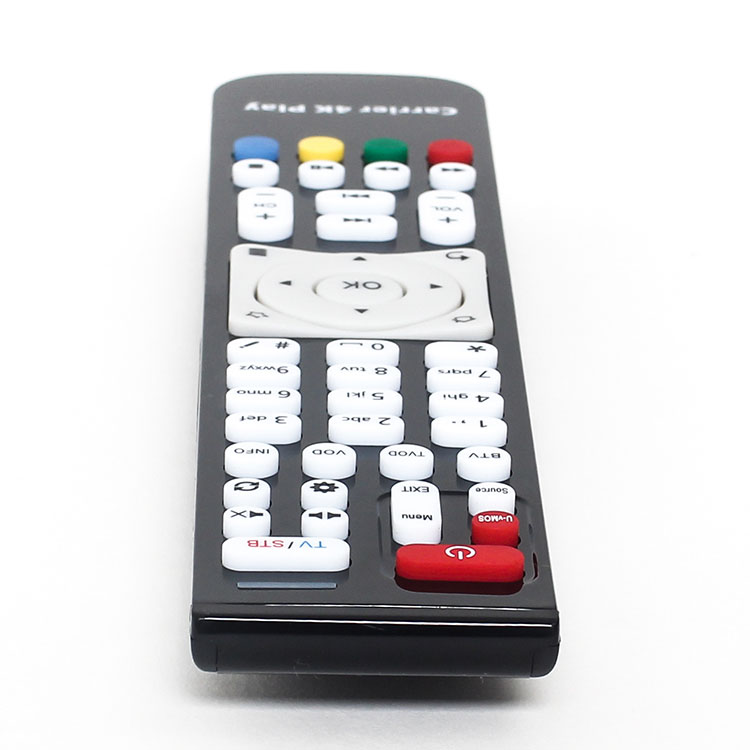

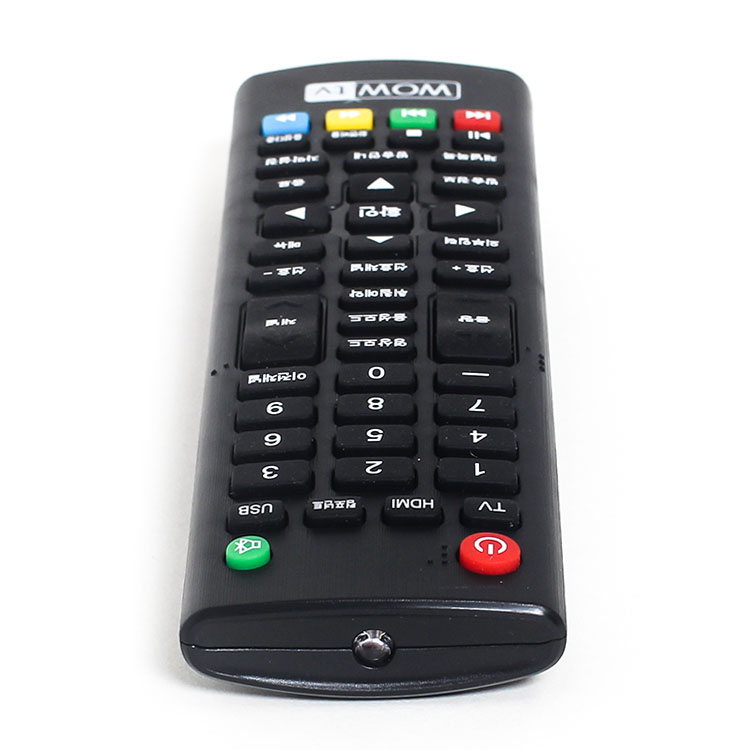

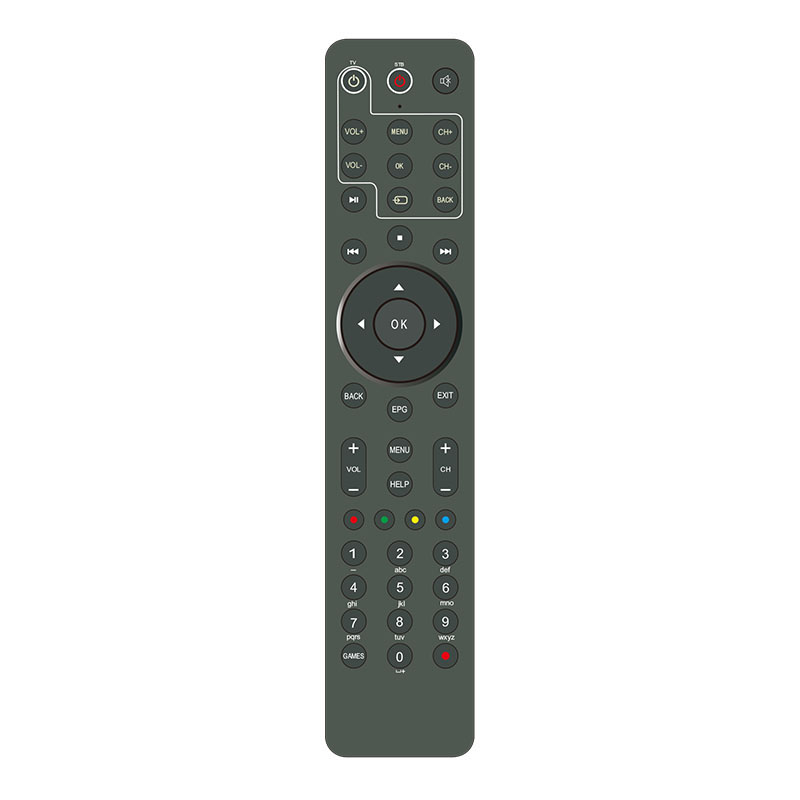

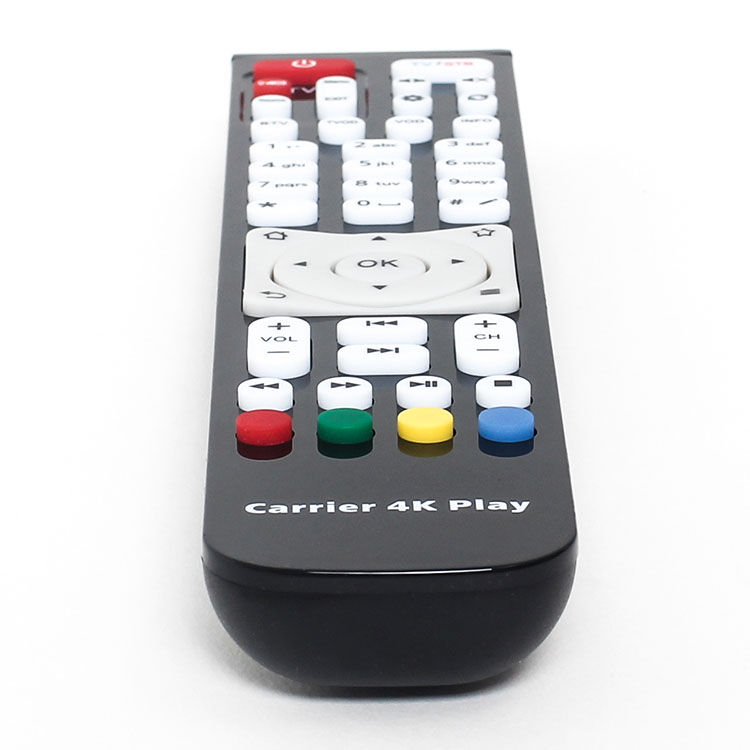

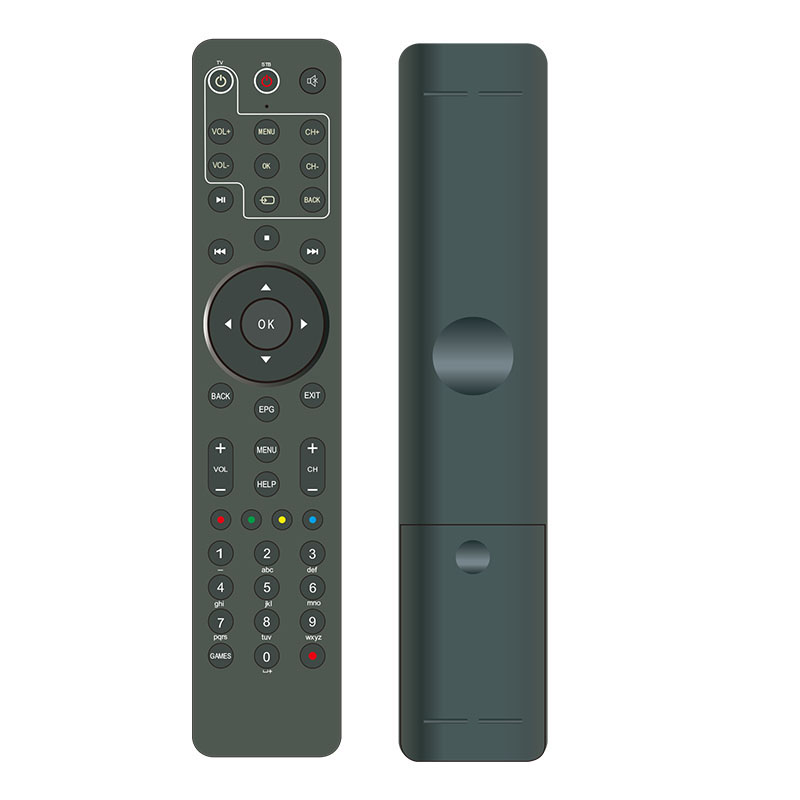

điều khiển từ xa hồng ngoại

Bộ điều khiển từ xa bao gồm mạch nhận và truyền hồng ngoại, mạch điều hòa tín hiệu, bộ điều khiển trung tâm 8031, bộ nhớ chương trình và dữ liệu, bàn phím và mạch chỉ báo trạng thái.

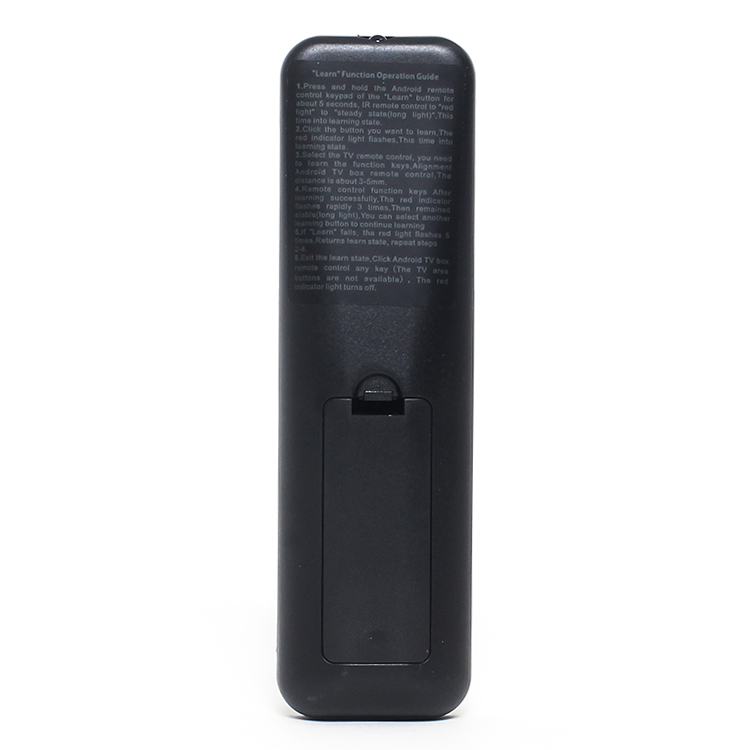

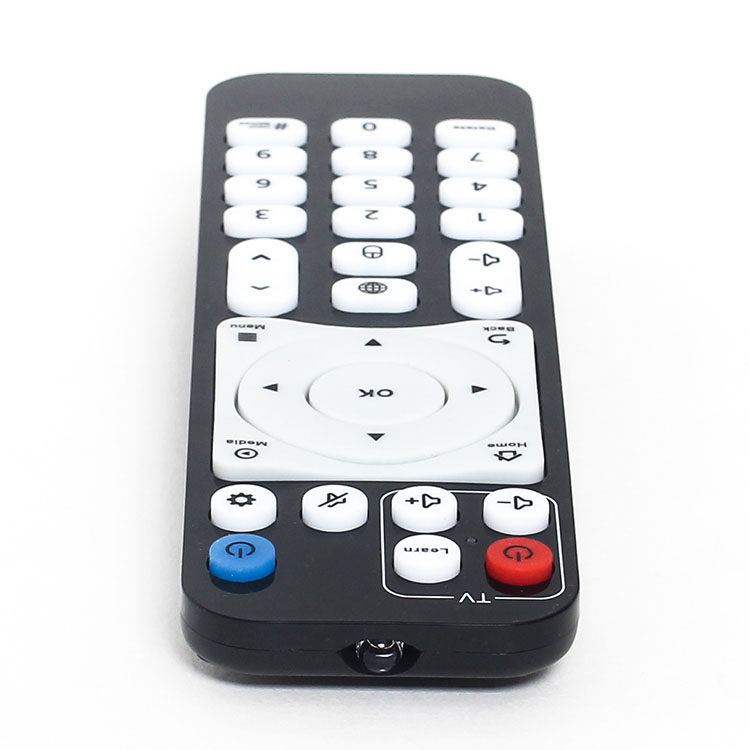

Điều khiển từ xa có hai trạng thái: trạng thái học và trạng thái điều khiển.Khi điều khiển từ xa ở trạng thái học, mỗi khi người dùng nhấn phím điều khiển, mạch nhận hồng ngoại bắt đầu nhận tín hiệu hồng ngoại bên ngoài, đồng thời chuyển đổi thành tín hiệu điện, sau đó trải qua quá trình phát hiện, định hình, khuếch đại, và sau đó CPU thường xuyên lấy mẫu nó.Dữ liệu nhị phân của mỗi điểm lấy mẫu được lưu trữ trong một đơn vị lưu trữ được chỉ định với 8 bit làm đơn vị để điều khiển thiết bị sau này.Khi điều khiển từ xa ở trạng thái điều khiển, mỗi lần người dùng nhấn một phím điều khiển, CPU sẽ đọc một chuỗi dữ liệu nhị phân từ bộ lưu trữ được chỉ định và xuất ra tuần tự (khoảng thời gian giữa các bit và các bit bằng với khoảng thời gian trong khi lấy mẫu ) Đến mạch giữ tín hiệu, đồng thời mạch điều chế thực hiện điều chế tín hiệu.Sau khi tín hiệu điều chế được khuếch đại, nó được phát ra bởi đi-ốt phát hồng ngoại, để thực hiện điều khiển chức năng của thiết bị tương ứng với phím.
